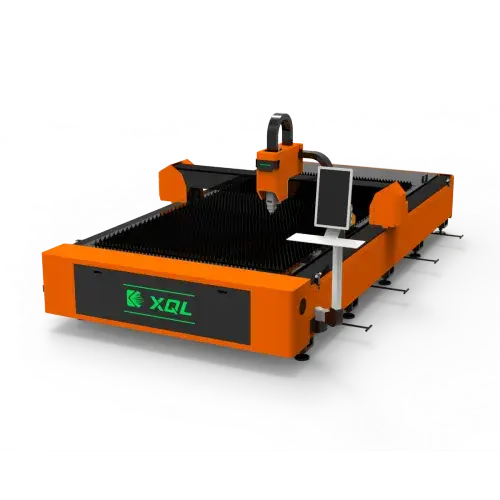

В наличии Промышленный волоконный лазерный станок X4020AE
Компактная конструкция, высокая производительность и надежная работа
Серия AE волоконного лазерного станка для резки отличается высокопрочной конструкцией станины, обеспечивающей долгосрочную стабильную и надежную работу. Гуманизированный интегрированный дизайн, простой и красивый внешний вид, компактная конструкция с минимальным занимаемым пространством. Оснащена интеллектуальным дистанционным управлением для удобства эксплуатации.
Станок X4020AE поддерживает гибкие настройки процесса резки, включая автоматическую оптимизацию импорта графики, вложение, автоматический поиск кромки, многоэтапное перфорирование, прыжок с лягушкой и подъем, летящую резку и память обрыва. Волоконный лазер обеспечивает превосходное качество реза с минимальной зоной теплового влияния. Энергопотребление составляет всего 20–30% от эквивалентных CO2 лазерных станков, практически не требует обслуживания и не нуждается в регулировке оптического пути.
| Модель станка | X4020AE |
| Мощность лазера | 3000 Вт / 6000 Вт / 12000 Вт |
| Рабочая зона (длина × ширина) | 4000 × 2000 мм |
| Ход оси X | 2000 мм |
| Ход оси Y | 4000 мм |
| Ход оси Z | 140 мм |
| Точность позиционирования X/Y | ±0,03 мм/м |
| Максимальная скорость | 110 м/мин |
| Степень защиты основного питания | IP54 |
| Рабочее напряжение | AC 220В / AC 380В |
| Частота | 50 Гц / 60 Гц |
| Размеры оборудования | 5480 × 2700 × 1800 мм |
| Общий вес | 4500 кг |
| Лазерный источник | Raycus (Ухань) |
| Головка резки | RayTools / Ospri (опция) |
| Система управления | FSCUT (Шанхай) |
Система управления CNC: FSCUT
Интеллектуальная система: новичками легко управлять и быстро начать работу.
Универсальность: совместима с другим программным обеспечением для вложения, поддерживает многобрендовое ПО вложения, многоязычную поддержку. Поддерживает форматы файлов DXF, PLT, DWG, AI, G-Code, IGS и др.
Автофокусирующая головка резки
Автоматический фокус: не требуется ручная фокусировка. Программное обеспечение может автоматически и быстро заменять различные фокусирующие зеркала.
Большой диапазон регулировки: подходит для разных типов пластин от 0 до 20 мм. Компоненты фокусирования имеют водяное охлаждение вокруг для достижения высокой мощности и малого объема.
Лазерный генератор Raycus
Высокая эффективность: высокий коэффициент электрооптического преобразования, высокая стойкость к обратному отражению, эффективная резка тонких листов.
Надежность: не требует обслуживания, широкий диапазон модуляции частоты. Длина выходного волокна может быть настроена под ваши требования.
Утолщенная станина и сервопривод
Прочность: обработана высокоточным станком с ЧПУ большого размера. Обеспечивает прочность и устойчивость к деформациям. Общая точность станины в пределах 0,02 мм.
Сервосистема: используется новейшая сервосистема с плавным высокоточным высокоскоростным позиционированием и полностью замкнутым контуром управления.
Скачать техническую документациюПреимущества волоконного лазерного станка X4020AE
Компактная интегрированная конструкция
Минимальные затраты на пространство. Станина стабильна и долговечна, обеспечивая длительный срок службы оборудования. Оснащена автоматической фокусирующей головкой резки для интеллектуальной и эффективной работы
Энергоэффективность
Волоконный станок для резки потребляет 20–30% мощности CO2-станка той же мощности, используя 0,5–1,5 Вт электроэнергии в час. Очень легко обслуживается, не требует регулировки оптического пути
Высокая точность и скорость
Максимальная скорость позиционирования 110 м/мин. Точность позиционирования ±0,03 мм/м. Компактная конструкция с минимальным занимаемым пространством обеспечивает эффективное использование площади производства
Гибкие настройки процесса
Поддерживает автоматическую оптимизацию импорта графики, вложение, автоматический поиск кромки, многоэтапное перфорирование, летящую резку и память обрыва для удобства эксплуатации
Доставка и установка
📦 Упаковка и контроль качества
Оборудование тщательно упаковывается в специальные контейнеры и подготавливается к безопасной транспортировке по всему миру.
Полное тестирование перед отправкой
Каждый волоконный лазерный станок X4020AE проходит полное тестирование и контроль качества всех параметров резки перед отправкой клиенту. Проверяется точность позиционирования, скорость резки и качество всех компонентов.
🚚 Профессиональная установка и обучение
Мы обеспечиваем полный спектр услуг установки и запуска оборудования:
Доставка + Установка + Наладка + Обучение операторов
Наши специалисты проведут полную установку оборудования, настройку всех систем управления и резки, полное обучение вашей команды и техническую поддержку на этапе запуска производства.
Получите профессиональную консультацию
Наши эксперты помогут вам выбрать оптимальную конфигурацию волоконного лазерного станка X4020AE для вашего производства и рассчитают эффективность инвестиций в автоматизацию.
- Анализ ваших материалов (углеродистая сталь, нержавеющая сталь, алюминий, медь и другие металлы)
- Расчет производительности и экономии энергозатрат (экономия 70–80% на электричестве по сравнению с CO2 лазерами)
- Подбор оптимальной мощности лазера (3000W, 6000W или 12000W) для ваших задач
- Полная поддержка установки, наладки, обучения операторов и технического обслуживания
Часто задаваемые вопросы
Волоконный лазер X4020AE имеет энергопотребление всего 0,5–1,5 кВт в час, что составляет только 20–30% от потребления эквивалентных CO2 лазерных станков. Коэффициент электрооптического преобразования волоконного лазера составляет около 30% – в 3 раза выше, чем у CO2 лазеров. Волоконный лазер практически не требует обслуживания и не нуждается в регулярной замене зеркал, линз или настройке оптического пути. Экономия достигает 70–80% на затратах на электроэнергию.
Станок X4020AE может резать углеродистую сталь, нержавеющую сталь, алюминий, медь и другие металлы. Рабочая зона составляет 4000×2000 мм, что позволяет обрабатывать листы большого размера. Максимальная толщина обработки зависит от мощности лазера и типа материала. Станок может использовать воздушный компрессор для поддува при резке стали и кислород для нержавеющей стали. Волоконный лазер хорошо подходит для тонких и средних листов благодаря высокой четкости луча и минимальной зоне теплового влияния.
Максимальная скорость позиционирования составляет 110 м/мин. Реальная скорость резки зависит от материала, толщины листа и выбранной мощности лазера (3000W, 6000W или 12000W). Для углеродистой стали толщиной 10 мм с мощностью 1000W скорость резки составляет около 14 м/мин, с мощностью 3000W – около 20 м/мин. Волоконный лазер обеспечивает режущую способность, сравнимую или превышающую возможности CO2 и YAG лазеров благодаря высокой яркости и сфокусированию луча.
Волоконный лазер X4020AE практически не требует обслуживания. Лазерный генератор Raycus имеет срок службы 100 000 часов работы без потери производительности. В отличие от CO2 лазеров, здесь нет необходимости в регулярной замене зеркал, линз или в сложной настройке оптического пути. Основное обслуживание сводится к периодической чистке линз головки резки (RayTools или Ospri), проверке системы охлаждения Hanli и смазке направляющих HIWIN. Используются надежные компоненты от проверенных производителей (Raycus, Inovance, HIWIN, YYC) с длительным сроком службы.
