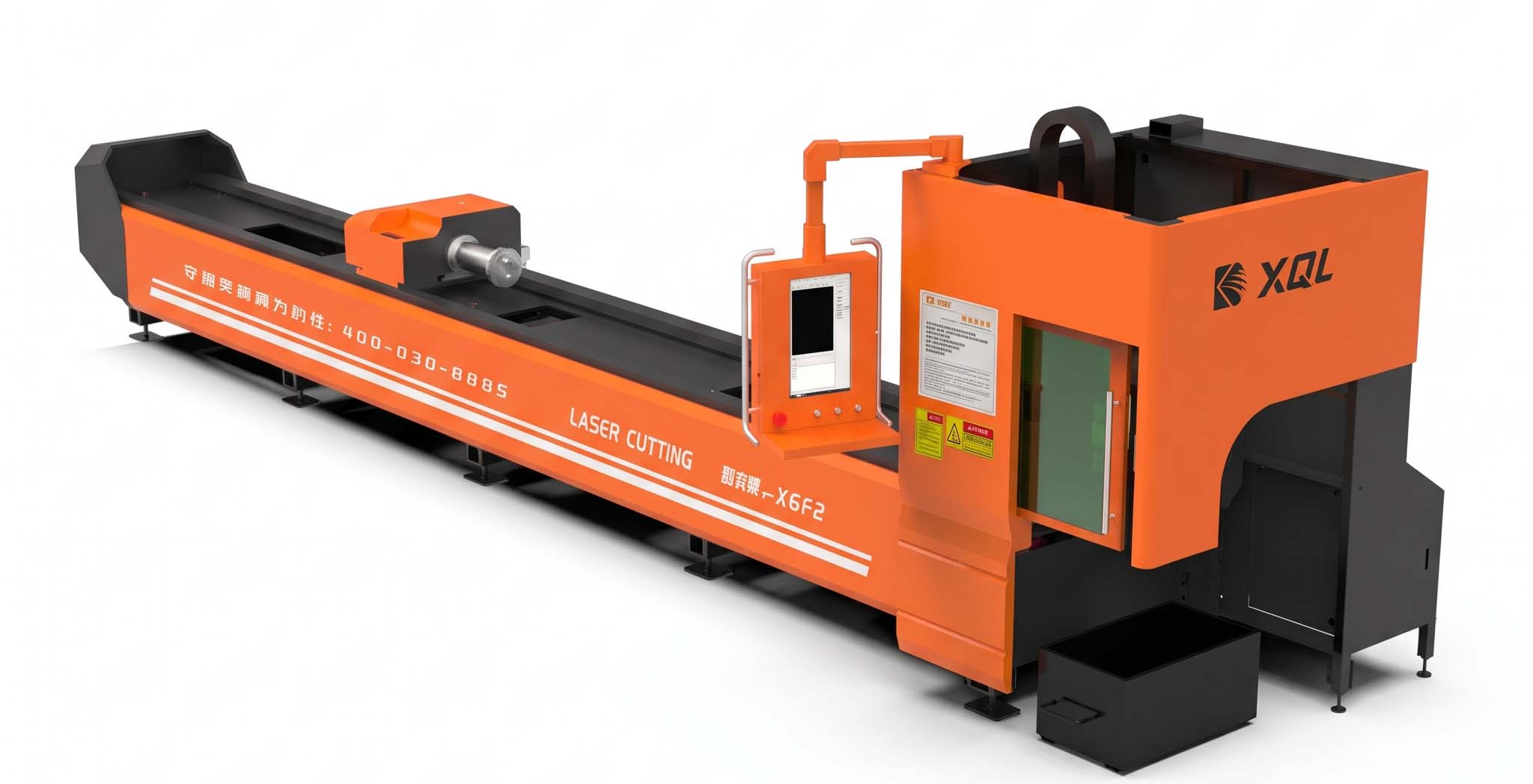

В наличии Машина лазерной резки труб XGF2
Профессиональная машина для лазерной резки труб с автоматической фокусировкой
Серия XGF2 — это профессиональная машина для лазерной резки труб, которая может свободно комбинировать устройства загрузки и выгрузки в соответствии с потребностями заказчика. Поддерживает дуговую, прямолинейную и проходную резку для различных форм труб и уголкового стали.
Голова лазерного резака автоматически регулируется и непрерывно подстраивает фокус труб различной толщины в соответствии с программой для достижения быстрого прободения и автоматической резки. Оборудована профессиональной системой управления с простотой в эксплуатации и высокой эффективностью резки.
| Модель станка | XGF2 |
| Мощность | 1500 Вт / 2000 Вт / 3000 Вт |
| Обработка квадратных труб | 15×15 - 150×150 мм, длина до 6 м |
| Обработка круглых труб | Ø120 / Ø220 / Ø350 мм, длина до 6 м |
| Максимальный вес резаемой трубы | 320 кг |
| Ход оси X | 250 мм |
| Ход оси Y | 6100 мм |
| Ход оси Z | 300 мм |
| Точность позиционирования осей X/Y | ±0,03 мм/м |
| Максимальная скорость | 80 м/мин |
| Тип патрона | Пневматический |
| Скорость вращения патрона | 80 об/мин |
| Размеры оборудования | 8500 × 2000 × 1800 мм |
| Вес оборудования | 2500 кг |
| Рабочее напряжение | AC 220В / AC 380В 50 Гц / 60 Гц |
| Система управления | Интеллектуальная система управления FSCUT |
Автоматическая фокусирующая головка лазера
Автофокус без ручной настройки: система автоматически и быстро заменяет разные фокусирующие зеркала для резки труб различной толщины.
Охлаждение и долговечность: фокусирующие компоненты охлаждаются водой по периметру, обеспечивая высокую мощность, компактный размер и отсутствие тепла и дыма при длительной резке.
Волоконный лазерный генератор Raycus
Высокая эффективность: высокая электрооптическая эффективность преобразования энергии. Высокая способность противодействия отражению.
Надёжность и безобслуживаемость: широкий диапазон модуляции частоты, не требует регулировки оптической схемы. Длина выходного волокна может быть настроена под заказ.
Усиленная станина с прецизионными направляющими
Высокоточная обработка: станина обработана на высокоточном фрезерном станке большого размера с общей погрешностью менее 0,02 мм после финишной обработки.
Долговечность и устойчивость: прецизионные линейные квадратные направляющие как продольно, так и поперечно. Нередукционная база без деформации. Покрытие в 4 слоя (грунтовка и краска).
Сервоприводы и редукторы
Новейшая сервосистема: плавное высокоточное позиционирование на высоких скоростях. Полностью замкнутое управление с компенсацией вибраций.
Высокоточный планетарный редуктор: полностью реализует характеристики высокоплотного сервомотора. Люфт во всем диапазоне 360 градусов менее 5 угловых минут.
Скачать техническую документациюПреимущества машины XGF2
Универсальная резка труб
Квадратные, круглые и специальные трубы, а также уголковая сталь изготавливаются за один раз
Оптимизация использования материала
Различные методы зажима для резки коротких хвостиков труб и улучшения utilization rate материала
Надежный зажим для тяжелых труб
Большая сила зажима и высокая скорость вращения обеспечивают легкий и стабильный зажим тяжелых труб
Интеллектуальная поддержка труб
Умный кронштейн автоматически поддерживает различные типы труб и решает проблему деформации длинных труб
Доставка и монтаж
📦 Самовывоз с заводской базы
Самовывоз осуществляется с нашей производственной базы.
Проверка качества перед отправкой
Каждое оборудование проходит полный цикл тестирования и контроля качества перед передачей клиенту.
🚚 Доставка, монтаж и обучение
Профессиональная доставка по всей территории. Включает в себя:
Доставка + Установка + Наладка + Обучение операторов
Наша команда специалистов обеспечит полный запуск оборудования и подготовку вашего персонала к работе.
Хотите узнать подробнее?
Получите индивидуальную консультацию специалиста по выбору оптимальной конфигурации машины XGF2 для вашего производства.
- Подбор оптимальной мощности лазера для ваших материалов
- Расчёт производительности и окупаемости оборудования
- Сопоставление с вашим текущим процессом производства
- Техническая поддержка и обучение оператора
Вопрос-ответ
Машина XGF2 может обрабатывать квадратные трубы (15×15 - 150×150 мм), круглые трубы (Ø120, Ø220, Ø350 мм), овальные трубы, специальные профилированные трубы и уголковую сталь. Длина обрабатываемых труб может достигать 6 метров, а максимальный вес — 320 кг.
Машина может резать углеродистую сталь толщиной 1-12 мм (в зависимости от мощности лазера), нержавеющую сталь толщиной 1-9 мм и алюминиевые сплавы толщиной 1-6 мм. Волоконный лазер позволяет достичь чистого и точного среза без дополнительной обработки.
Пневматический патрон с пневматическим управлением автоматически центрирует и зажимает трубы различных диаметров. Скорость вращения патрона составляет 80 об/мин. Большая сила зажима обеспечивает надежное удержание даже тяжелых труб при резке, предотвращая смещение и деформацию материала.
Точность позиционирования осей X/Y составляет ±0,03 мм/м, что обеспечивает высокоточную резку сложных форм. Максимальная скорость резки — 80 м/мин. Интеллектуальная система управления FSCUT автоматически оптимизирует параметры резки в зависимости от типа материала и толщины.
