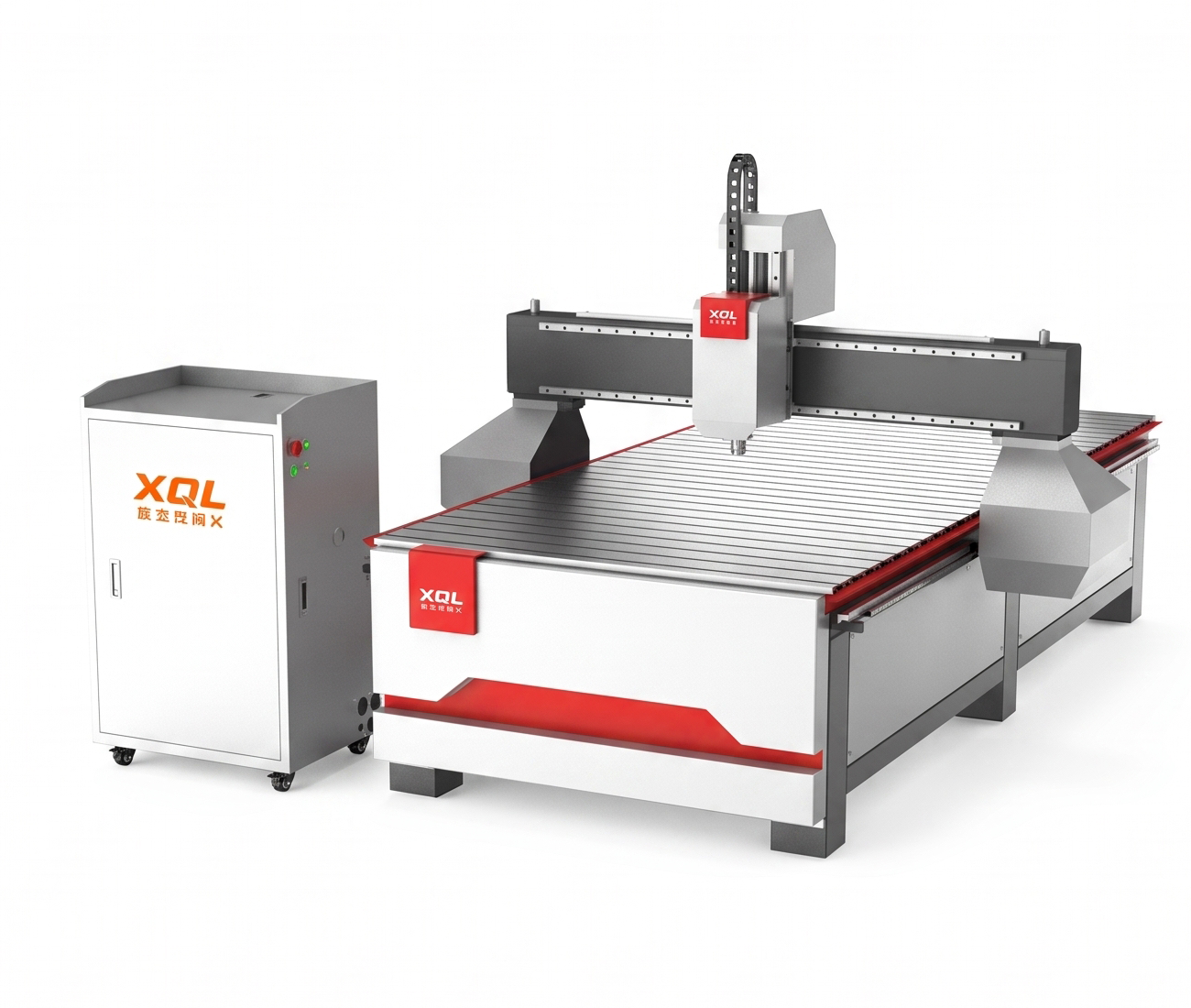

В наличии Гравировальный станок CNC
Универсальный и точный гравировальный станок CNC для гравирования и фрезерования различных материалов
Гравировальный станок CNC — это многофункциональное оборудование для гравирования, фрезерования и резки материалов. Используя технологию CNC, станок с высокой точностью вырезает, режет и гравирует дерево, пластик, акрил, алюминий и другие материалы. Предназначена для мебельной промышленности, производства рекламных изделий, обработки досок, деревянного декоративного ремесла и многого другого.
Оснащена двойными двигателями оси Y и устойчивым движением, передачей рейка-шестерня для высокой скорости и точности. Система квадратных направляющих обеспечивает точные операции при тяжелых нагрузках. Интеллектуальная система защиты от перегрузки предотвращает механические столкновения при обработке графики, превышающей установленные размеры. Высокая скорость позиционирования (до 20 м/мин) и точность (±0,05 мм) обеспечивают исключительное качество работы.
| Модель машины | CNC |
| Мощность шпинделя | 3.7 кВт / 5.5 кВт (водяное охлаждение) |
| Тип охлаждения | Водяное охлаждение |
| Рабочая область (Х x Y x Z) | 1300 x 2500 x 200 мм |
| Опция: рабочая область | 2000 x 3000 x 200 мм |
| Размеры машины (Д x Ш x В) | 3500 x 2000 x 2200 мм |
| Общий вес | 1800 кг |
| Напряжение питания | AC220В/380В, 50/60Hz |
| Точность позиционирования на 300 мм | ±0,05 мм |
| Точность переповторения | ±0,05 мм |
| Максимальная скорость позиционирования | 20 м/мин |
| Максимальная рабочая скорость | 10 м/мин |
| Скорость вращения шпинделя | 24000 об/мин |
| Система управления | NC studio контроллер |
| Привод | Шаговый двигатель и драйвер LeadShine |
| Направляющие рельсы | HIWIN квадратная система направляющих |
| Ходовой винт | TBI прецизионные шариковые винты |
| Передача | Передача рейка-шестерня Herion (Германия) |
| Редуктор | Shimpo (Япония) |
Основная область применения
Станок CNC предназначен для гравирования, фрезерования и резки различных материалов:
Отрасли применения: Мебельная промышленность, производство рекламных изделий, обработка досок, деревянное декоративное ремесло, производство украшений, резка по дереву, акрилу и пластику
Материалы: Дерево, пластик, акрил, алюминий, не металлические материалы. Может гравировать и резать железо, латунь, алюминий, пластик и деревянные доски
Рабочая площадь 1300x2500 мм позволяет обрабатывать крупные детали и листовые материалы
Инновационные технологии
Двойные двигатели оси Y: Обеспечивают стабильное и равномерное движение, предотвращают перекос и обеспечивают высокую точность
Передача рейка-шестерня: Обеспечивает высокую скорость (до 20 м/мин) и точность позиционирования (±0,05 мм)
Система квадратных направляющих: Поддерживает точные операции при тяжелых нагрузках и обеспечивает долгий срок службы
Защита и эффективность
Интеллектуальная защита: Система защиты от перегрузки предотвращает механические столкновения при обработке графики, превышающей установленные размеры
Водяное охлаждение шпинделя: Регулирует температуру шпинделя, предотвращает тепловое расширение и обеспечивает лучшую точность
Вакуумная система: Надежное удержание материалов различных размеров, упрощает работу оператора
Скачать руководство по эксплуатацииПреимущества гравировального станка CNC
Высокая точность
Система квадратных направляющих и ходовых винтов обеспечивает точность позиционирования ±0,05 мм
Высокая скорость обработки
Максимальная скорость позиционирования 20 м/мин и рабочая скорость 10 м/мин обеспечивают эффективную производительность
Универсальность
Может гравировать, фрезеровать и резать дерево, пластик, акрил, алюминий и другие материалы
Защита от перегрузки
Интеллектуальная система предотвращает механические столкновения при обработке графики, превышающей установленные размеры
Конфигурация оборудования
⚙️ Основные компоненты
Система управления: NC studio контроллер FORSUN
Шпиндель: Водяное охлаждение RH (Китай)
Рабочий стол: ПВХ с алюминиевым каркасом (опция: вакуумный стол с вакуумным насосом)
Редуктор: Shimpo (Япония)
🔧 Дополнительные системы
Передача рейка-шестерня: Herion (Германия)
Направляющие рельсы: HIWIN (Шанхай)
Ходовой винт: TBI (Тайвань, Китай)
Шаговые двигатели и драйверы: Leadshine (Китай)
Требуется индивидуальная консультация?
Получите полную информацию о гравировальном станке CNC и подберите оптимальное решение для вашего производства.
- Подбор оборудования под ваши требования
- Консультация по материалам и технологиям обработки
- Расчёт производительности и окупаемости инвестиций
Часто задаваемые вопросы
Гравировальный станок CNC может обрабатывать дерево, пластик, акрил, алюминий и другие не металлические материалы. Станок предназначен для гравирования, фрезерования и резки. Он идеально подходит для мебельной промышленности, производства рекламных изделий, деревянного декоративного ремесла и обработки досок. Рабочая площадь 1300x2500 мм позволяет обрабатывать крупные детали и листовые материалы. Возможно расширение до 2000x3000 мм.
Система квадратных направляющих HIWIN обеспечивает высокую точность и стабильность при тяжелых нагрузках. Она предотвращает перекос и колебания, обеспечивает длительный срок службы и надежность оборудования. Это позволяет станку работать с точностью ±0,05 мм, что критично для высокопрецизионной обработки и гравирования.
Водяное охлаждение шпинделя регулирует температуру и предотвращает тепловое расширение, что обеспечивает стабильность и точность обработки. Система охлаждения позволяет использовать мощный шпиндель (3.7-5.5 кВт) без перегрева, обеспечивает длительный срок его службы, экономит энергию и является экологичным решением.
Гравировальный станок CNC может резать акрил толщиной до 20 мм, МДФ толщиной до 5 мм и древесину толщиной до 8 мм. Для гравирования толщина материала может быть любой. Передача рейка-шестерня и направляющие системы обеспечивают стабильную обработку даже при максимальных нагрузках.
